產品特點

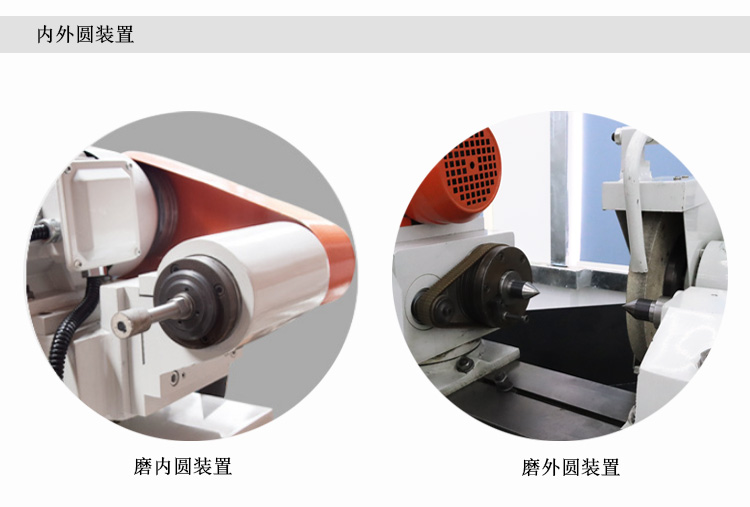

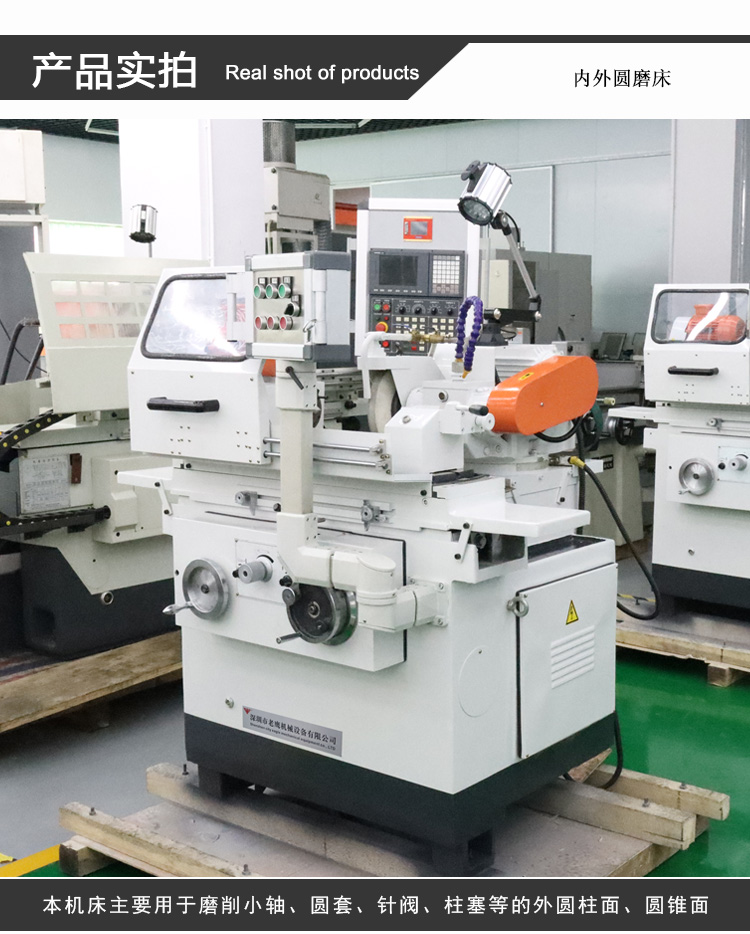

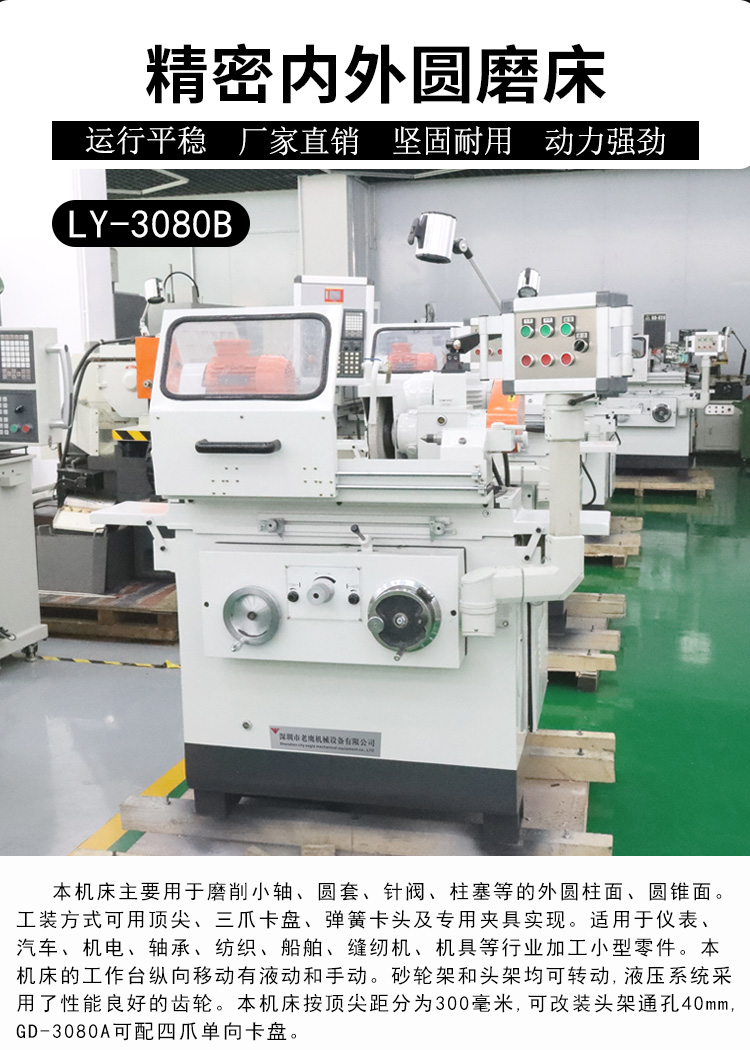

本機床主要用于磨削小軸、圓套、針閥、柱塞等的圓柱面、圓錐面;

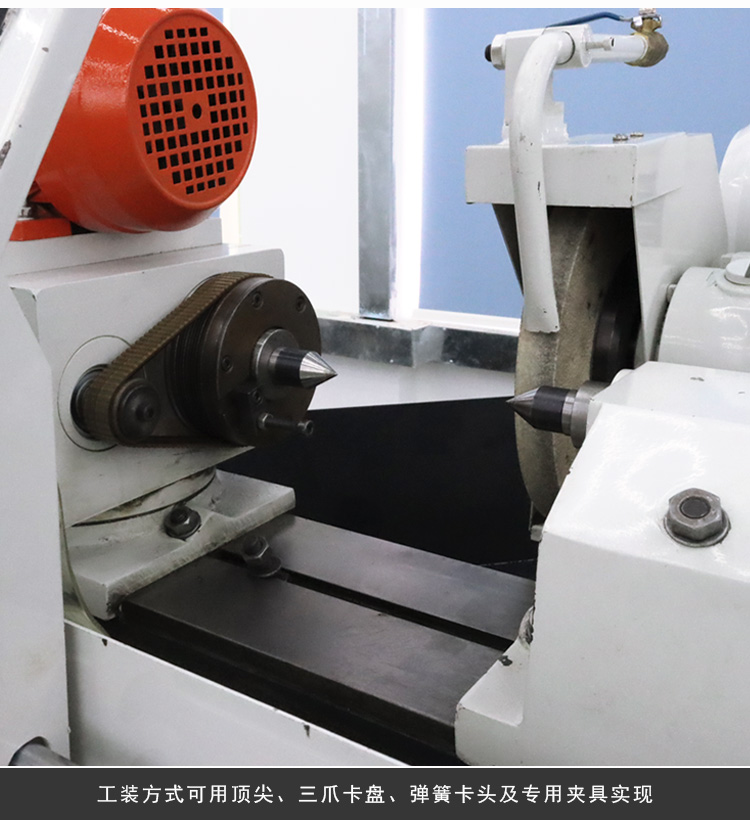

工裝方式可用、三爪卡盤、彈簧卡頭及專用夾具實現;

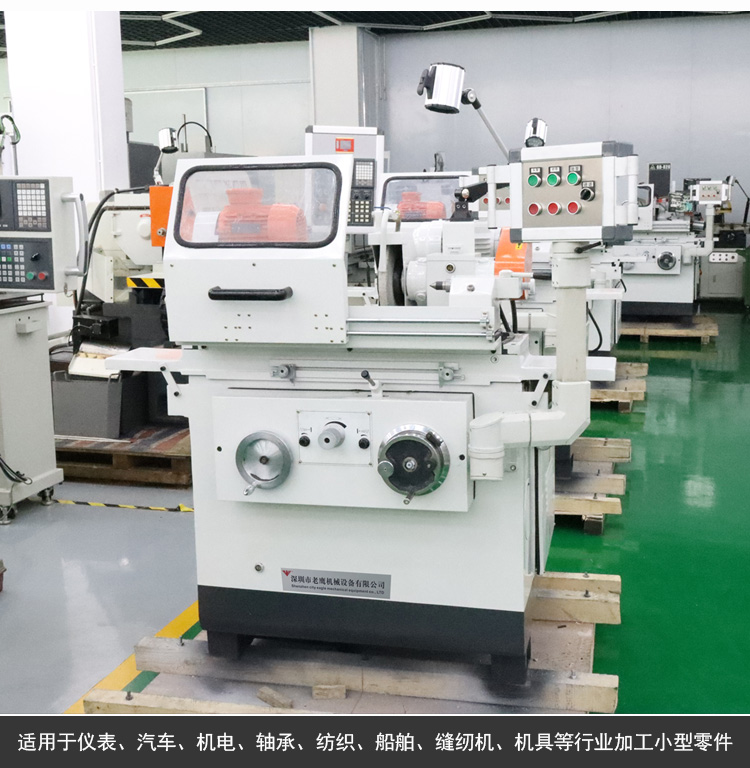

適用于儀表、汽車、機電、軸承、紡織、船舶、縫紉機、機具等行業加工小型零件;
本機床的工作臺縱向移動有液動和手動,砂輪架和頭架均可轉動,液壓系統采用了性能良好的齒輪;
本機床適合于工具、機修車間及中小批量生產的車間適用;
本機床按距分為300毫米。
產品參數
LY-3080B內外圓磨床技術參數 | |
可磨直徑(外圓/內圓) | Φ2-Φ80/Φ10-Φ60mm(可定制小徑主軸) |
可磨長度(外圓/內圓) | 300/65mm(可定做加長軸) |
中心高 | 115mm |
工件重量 | 10kg |
工作臺速度 | 0.1~4m/min |
砂輪線速度 | 35m/sec |
工作臺移動量 | 340mm |
工作臺轉動范圍 | -5~+9° |
外圓砂輪尺寸 | MaxΦ250x25xΦ75mm MinΦ180x25xΦ75mm |
內圓主軸轉速 | 16000r/min |
頭尾架 | NO.3 morse |
機床尺寸(長x寬x高) | 1360x1240x1000mm |
機床重量 | 950kg |
電機總功率 | 2.34kw |
主要附件 | 數量 |
冷卻液箱 | 1套 |
砂輪壓緊盤 | 1套 |
內圓磨具 | 1套 |
開式中心架 | 1套 |
支點底座 | 3件 |
內磨接長軸 | 2套 |
砂輪修整器 | 1套 |
砂輪平衡軸 | 1套 |
三爪卡盤 | 1套 |
桃子夾頭 | 1套 |
卡盤座 | 1件 |
合金 | 2件 |
特殊附件 | 數量 |
砂輪平衡架 | 1套 |
圓弧修整器 | 1套 |
閉式中心架 | 1套 |
工作精度 | |
圓度(外圓/內圓) | 0.002/0.005mm(O.D/I.D) |
表面粗糙度(外圓/內圓) | Ra0.25/0.63μm(O.D/I.D) |
